Groundwater Level (GWL) ใน Boring Log คืออะไร? อ่านระดับน้ำใต้ดินอย่างไร

หากเปิด Boring Log แล้วเห็นคำว่า Groundwater Level, GWL, Water Level หรือระดับน้ำใต้ดิน สิ่งสำคัญคืออย่ารีบตีความว่าตัวเลขนั้นเป็น “ระดับน้ำถาวร” ของพื้นที่ทันที เพราะค่าที่บันทึกในหลุมเจาะเป็นผลจากการสังเกต ณ เวลาและเงื่อนไขหนึ่ง และอาจได้รับอิทธิพลจากวิธีเจาะ น้ำหรือสารช่วยเจาะ ชนิดของดิน ระยะเวลาที่รอหลังเจาะ รวมถึงฤดูกาลและสภาพอากาศ

บทความนี้อธิบายวิธีอ่าน Groundwater Level ใน Boring Log ให้เข้าใจว่าตัวเลขหมายถึงอะไร ควรตรวจข้อมูลใดประกอบ และเมื่อใดที่การวัดครั้งเดียวจากหลุมเจาะยังไม่เพียงพอสำหรับการตัดสินใจทางวิศวกรรม

Groundwater Level (GWL) คืออะไร

Groundwater Level คือระดับผิวน้ำใต้ดินที่สังเกตหรือวัดได้จากหลุมเจาะ บ่อสังเกตการณ์ หรือเครื่องมือวัดที่ติดตั้งไว้ โดยใน Boring Log มักรายงานเป็น “ความลึกจากผิวดิน” เช่น GWL = 2.40 m below ground level หมายถึงพบระดับน้ำที่ลึกประมาณ 2.40 เมตรจากจุดอ้างอิงที่ใช้วัด

อย่างไรก็ตาม คำว่า Groundwater Level ในรายงานเจาะสำรวจไม่ควรถูกมองเป็นตัวเลขโดด ๆ ควรอ่านพร้อมวันและเวลาที่วัด วิธีการเจาะ สภาพหลุม และหมายเหตุว่าค่านั้นวัดระหว่างเจาะ ทันทีหลังเจาะ หรือหลังจากพักหลุมแล้ว

Groundwater Level ไม่เหมือนกับค่าความลึกที่คงที่ตลอดปี

ระบบน้ำใต้ดินเป็นระบบที่เปลี่ยนแปลงได้ ระดับอาจสูงขึ้นในฤดูฝน ลดลงในฤดูแล้ง เปลี่ยนตามการสูบน้ำ การเติมน้ำจากผิวดิน หรือสภาพพื้นที่โดยรอบ ดังนั้น GWL ที่พบในวันสำรวจควรถูกมองว่าเป็นข้อมูล ณ ช่วงเวลานั้น เว้นแต่โครงการมีการติดตามซ้ำอย่างเป็นระบบ

GWL อยู่ตรงไหนใน Boring Log และควรอ่านอย่างไร

รูปแบบ Boring Log แต่ละบริษัทอาจต่างกัน แต่ข้อมูลระดับน้ำมักอยู่บริเวณหัวตาราง หมายเหตุ หรือคอลัมน์ที่ใช้สัญลักษณ์น้ำ เมื่ออ่านควรตรวจอย่างน้อย 5 รายการต่อไปนี้

1. ระดับความลึกที่รายงาน เช่น 2.40 m below ground level
2. จุดอ้างอิงที่ใช้วัด เช่น Ground Level หรือ Top of Casing
3. วันที่และเวลาที่วัด
4. วัดระหว่างเจาะ หลังเจาะ หรือหลังพักหลุมเป็นระยะเวลาเท่าใด
5. มีการใช้น้ำ เบนโทไนท์ หรือ Drilling Fluid ระหว่างการเจาะหรือไม่

การมีข้อมูลเหล่านี้ช่วยแยก “ระดับน้ำที่สังเกตได้ในหลุม” ออกจาก “ระดับน้ำที่เป็นตัวแทนของสภาพชั้นดินจริง” ได้ดีขึ้น

ทำไมระดับน้ำที่เห็นทันทีหลังเจาะอาจยังไม่ใช่ระดับสมดุล

แนวทางด้านการสำรวจปฐพีของ FHWA ให้ความสำคัญกับการสังเกตน้ำระหว่างการเจาะและการวัดหลังเจาะ แต่ยังต้องพิจารณาวิธีเจาะและเงื่อนไขหน้างานร่วมด้วย โดยเฉพาะเมื่อมี Drilling Fluid เพราะน้ำหรือโคลนเจาะสามารถรบกวนการสังเกตระดับน้ำในหลุมได้

1. น้ำที่ใช้ในการเจาะอาจทำให้หลุมดูมีน้ำสูงกว่าความเป็นจริง

การเจาะแบบ Wash Boring ใช้น้ำช่วยพาเศษดินขึ้นสู่ผิวดิน หากอ่านระดับน้ำทันทีโดยไม่พิจารณาน้ำที่เติมเข้าสู่หลุม อาจทำให้เข้าใจผิดได้ว่าระดับน้ำธรรมชาติอยู่ตื้นกว่าที่เป็นจริง

2. เบนโทไนท์หรือโคลนเจาะอาจรบกวนการสังเกต

งาน Rotary Drilling บางสภาพใช้ Bentonite Slurry หรือสารช่วยพยุงผนังหลุม ของเหลวเหล่านี้มีบทบาทต่อเสถียรภาพหลุมและอาจทำให้การอ่านน้ำในหลุมไม่ใช่ภาพตรงของ Groundwater Level ตามธรรมชาติ

3. ดินเหนียวซึมน้ำช้า ทำให้ต้องใช้เวลาปรับเข้าสู่สมดุล

ในชั้นดินที่มี Permeability ต่ำ น้ำอาจเคลื่อนเข้าสู่หรือออกจากหลุมอย่างช้า ๆ ระดับน้ำที่อ่านหลังเจาะไม่นานจึงอาจยังเปลี่ยนต่อได้ หากโครงการต้องการข้อมูลน้ำใต้ดินที่มีความแม่นยำกว่าการสำรวจเบื้องต้น อาจต้องใช้บ่อสังเกตการณ์หรือ Piezometer และติดตามซ้ำตามวัตถุประสงค์ของงาน

4. หลุมพังหรือมีเศษดินอุดตันอาจทำให้ตีความยาก

สภาพหลุมระหว่างเจาะเป็นข้อมูลสำคัญ การพังของหลุมและการเปลี่ยนแปลงของวัสดุที่พบควรถูกบันทึกใน Field Log และ Boring Log ไม่ควรบันทึกเฉพาะตัวเลขระดับน้ำอย่างเดียว

Groundwater Level สำคัญต่อการออกแบบและก่อสร้างอย่างไร

ระดับน้ำใต้ดินมีผลต่อพฤติกรรมของดินหลายด้าน และเป็นหนึ่งในข้อมูลที่วิศวกรใช้ประกอบการสร้างแบบจำลองชั้นดินและตัดสินใจด้านงานฐานราก งานขุด และระบบระบายน้ำ

Effective Stress และพฤติกรรมของดิน

ในหลักปฐพีกลศาสตร์ แรงที่โครงสร้างเม็ดดินรับจริงสัมพันธ์กับ Effective Stress ซึ่งขึ้นกับ Total Stress และ Pore Water Pressure เมื่อระดับน้ำและแรงดันน้ำเปลี่ยน พฤติกรรมด้านกำลังและการเปลี่ยนรูปของดินก็อาจเปลี่ยนตาม จึงไม่ควรมอง GWL เป็นเพียงข้อมูลประกอบที่ไม่มีผลต่อการวิเคราะห์

งานขุดและชั้นใต้ดิน

หากระดับน้ำอยู่เหนือระดับขุด อาจต้องพิจารณาการไหลซึม น้ำเข้า Excavation เสถียรภาพของก้นหลุม ระบบ Dewatering และผลกระทบต่อบริเวณข้างเคียง การวางแผนเหล่านี้ควรใช้ข้อมูลที่เหมาะกับความสำคัญของโครงการ ไม่ควรใช้ตัวเลขจากการสังเกตครั้งเดียวโดยอัตโนมัติ

แรงลอยตัวและโครงสร้างใต้ดิน

ถัง บ่อ ห้องใต้ดิน หรือโครงสร้างที่อยู่ต่ำกว่าระดับน้ำอาจต้องพิจารณาแรงดันน้ำและแรงลอยตัวในการออกแบบ ระดับน้ำสำหรับ Design Case จึงอาจต้องพิจารณาระดับสูงสุดที่สมเหตุสมผล ไม่ใช่เพียงค่าที่วัดได้ในวันที่เจาะสำรวจ

การตีความ SPT และข้อมูลชั้นดิน

ค่า SPT N-Value ควรอ่านร่วมกับชนิดดิน ความลึก และ Groundwater Condition โดยเฉพาะเมื่อนำข้อมูลไปใช้กับความสัมพันธ์เชิงประจักษ์บางประเภท หากต้องการเข้าใจค่า N โดยเฉพาะ สามารถอ่าน SPT N-Value คืออะไร? อ่านค่าใน Boring Log ให้เข้าใจ ประกอบกัน

Groundwater Level, Water Table และ Piezometric Level เหมือนกันหรือไม่

ในงานทั่วไปคำเหล่านี้อาจถูกใช้ใกล้เคียงกัน แต่ในเชิง Hydrogeology ไม่จำเป็นต้องหมายถึงสิ่งเดียวกันเสมอไป

Water Table มักหมายถึงผิวน้ำของชั้นน้ำแบบ Unconfined Aquifer ที่ความดันน้ำเท่ากับความดันบรรยากาศ ส่วน Piezometric Level หรือ Hydraulic Head สะท้อนระดับพลังงานของน้ำในชั้นดินหรือชั้นหินที่จุดวัด ซึ่งอาจสูงหรือต่ำกว่าระดับที่เห็นจากหลุมเปิด และในพื้นที่ที่มีหลายชั้นน้ำ แต่ละชั้นอาจมี Head ต่างกัน

ดังนั้น หากโครงการมีชั้นดินสลับซับซ้อน มีชั้นทรายหลายระดับ มีแรงดันน้ำ หรือมีงานขุดลึก การติดตั้ง Piezometer ที่ออกแบบให้วัดเฉพาะชั้นอาจให้ข้อมูลที่เหมาะกว่าการอ่านระดับน้ำรวมจากหลุมเจาะเปิด

วิธีตรวจวัดระดับน้ำใต้ดินที่พบได้ในงานสำรวจ

การสังเกตในหลุมเจาะ

เป็นวิธีพื้นฐาน ใช้ตรวจการไหลเข้าของน้ำระหว่างเจาะและวัดระดับน้ำหลังเจาะ วิธีนี้เหมาะสำหรับข้อมูลประกอบ Boring Log แต่ความน่าเชื่อถือขึ้นกับสภาพหลุม วิธีเจาะ และเวลาที่รอให้ระดับน้ำปรับตัว

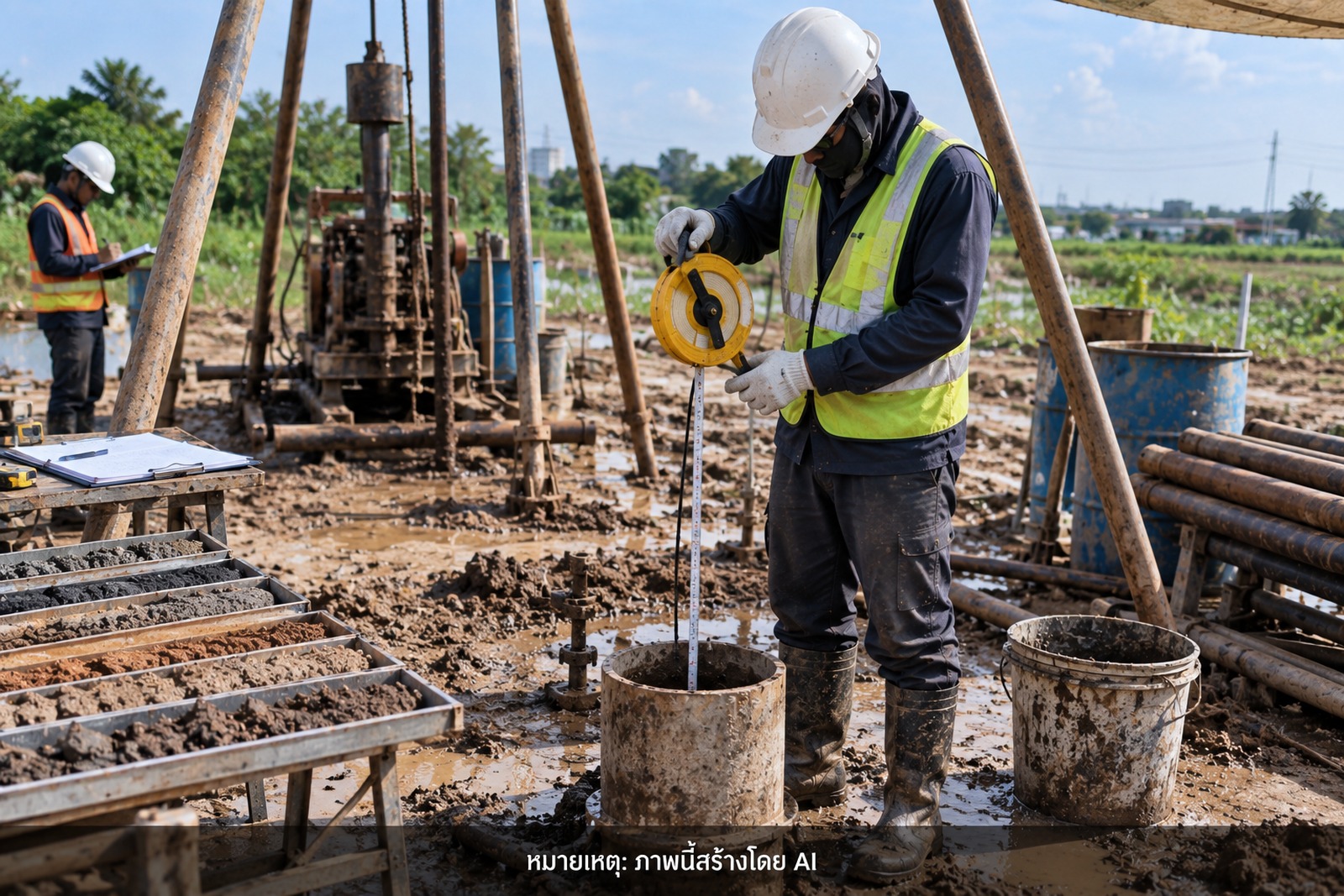

Water-Level Tape หรือ Electric Water-Level Meter

อุปกรณ์แบบเทปวัดหรือสายไฟฟ้าจะถูกหย่อนลงไปจนหัววัดสัมผัสผิวน้ำ แล้วอ่านความลึกจากจุดอ้างอิง USGS ใช้ Electric Tape และอุปกรณ์วัดระดับที่สอบเทียบในการเก็บข้อมูลระดับน้ำ และเน้นการใช้ Measuring Point ที่ชัดเจนเพื่อให้การวัดซ้ำเปรียบเทียบกันได้

Observation Well และ Piezometer

หากต้องติดตามระดับน้ำต่อเนื่องหรือแยกพฤติกรรมของชั้นน้ำเฉพาะระดับ อาจติดตั้ง Observation Well หรือ Piezometer โดยการออกแบบต้องเหมาะกับชั้นดินและวัตถุประสงค์ของโครงการ ASTM D5092/D5092M-16(2024) เป็นมาตรฐาน Active ที่เกี่ยวข้องกับการออกแบบและติดตั้ง Groundwater Monitoring Wells แต่ไม่ได้หมายความว่าทุกโครงการเจาะสำรวจทั่วไปจำเป็นต้องติดตั้งบ่อชนิดนี้

ตัวอย่างการอ่านค่า GWL ใน Boring Log

สมมติ Boring Log ระบุว่า:

• Ground Elevation = +5.00 m
• Groundwater observed = 2.40 m below ground level
• Measurement time = 3 ชั่วโมงหลังเสร็จการเจาะ

หากจุดอ้างอิงเป็น Ground Level จริง ระดับน้ำในระบบ Elevation จะประมาณ:

Groundwater Elevation = +5.00 – 2.40 = +2.60 m

ตัวเลข +2.60 m ช่วยให้เปรียบเทียบระดับน้ำระหว่างหลาย Borehole ที่มีระดับพื้นดินต่างกันได้ดีกว่าการเปรียบเทียบเฉพาะ “ความลึกจากผิวดิน”

แต่ยังไม่ควรสรุปว่า +2.60 m คือ Design Groundwater Level ทันที เพราะต้องตรวจต่อว่าใช้ Drilling Fluid หรือไม่ ชั้นดินเป็นดินเหนียวหรือทราย วัดหลังพักหลุมนานพอหรือยัง และมีข้อมูลจากหลุมอื่นหรือช่วงเวลาอื่นหรือไม่

ถ้ามีหลาย Borehole ควรเปรียบเทียบ GWL อย่างไร

อย่าเปรียบเทียบเฉพาะตัวเลข 2 m, 3 m หรือ 4 m below ground เพราะ Ground Elevation ของแต่ละหลุมอาจไม่เท่ากัน ควรแปลงเป็น Water Elevation จาก Datum เดียวกันก่อน แล้วพิจารณาร่วมกับแนวชั้นดินและตำแหน่งของหลุม

ตัวอย่างเช่น Borehole A มีระดับพื้น +6.0 m และน้ำลึก 3.0 m จึงมี Water Elevation +3.0 m ขณะที่ Borehole B มีระดับพื้น +4.5 m และน้ำลึก 1.5 m ก็มี Water Elevation +3.0 m เช่นกัน แม้ Depth to Water ต่างกัน แต่ระดับน้ำเชิง Elevation เท่ากัน

เมื่อไรการวัดครั้งเดียวอาจยังไม่เพียงพอ

ควรพิจารณาการตรวจติดตามเพิ่มเติมเมื่อข้อมูลน้ำใต้ดินมีผลโดยตรงต่อการตัดสินใจ เช่น

• งานขุดลึกหรือชั้นใต้ดิน
• งานที่ต้องออกแบบ Dewatering
• โครงสร้างใต้ดินที่ต้องตรวจแรงลอยตัว
• พื้นที่ที่คาดว่าระดับน้ำเปลี่ยนตามฤดูกาลมาก
• โครงการที่พบชั้นน้ำหลายระดับหรือ Artesian Condition
• งานที่ต้องวิเคราะห์ Seepage, Slope Stability หรือ Excavation Stability อย่างละเอียด
• เมื่อค่าจากหลาย Borehole ไม่สอดคล้องกันและมีผลต่อ Design Model

ในกรณีเหล่านี้ วิศวกรปฐพีอาจกำหนดจำนวน จุดติดตั้ง ระดับหัวกรอง ระยะเวลาติดตาม และความถี่ในการอ่านค่าตามความเสี่ยงของโครงการ

Checklist ก่อนใช้ค่า GWL จากรายงานเจาะสำรวจ

1. วัดจากจุดอ้างอิงใด
2. มี Ground Elevation ของ Borehole หรือไม่
3. วัดเมื่อใด และหลังเจาะผ่านไปกี่ชั่วโมงหรือกี่วัน
4. วิธีเจาะใช้น้ำหรือ Drilling Fluid หรือไม่
5. ชั้นดินบริเวณระดับน้ำเป็นดินชนิดใด
6. หลุมมีการพังหรืออุดตันหรือไม่
7. มีการวัดซ้ำหรือไม่
8. หลุมอื่นให้แนวโน้มใกล้เคียงกันหรือไม่
9. ค่า GWL นี้เพียงพอกับวัตถุประสงค์ของโครงการ หรือควรติดตั้ง Piezometer เพิ่ม

ความสัมพันธ์กับงานเจาะสำรวจดินของโครงการ

Groundwater Level เป็นข้อมูลเพียงส่วนหนึ่งของ Soil Investigation ข้อมูลที่มีคุณภาพควรอ่านร่วมกับ Soil Description, SPT N-Value, ตัวอย่างดิน, ผลทดสอบในห้องปฏิบัติการ และลักษณะการเปลี่ยนชั้นดินตามความลึก

หากต้องการดูภาพรวมของกระบวนการ สามารถอ่าน การทดสอบ Soil Boring Test, กระบวนการเจาะสำรวจดินโดยวิธีฉีดล้าง (Wash Boring) และ กระบวนการเจาะสำรวจดินโดยวิธีเจาะปั่น (Rotary Drilling) เพื่อเข้าใจว่าแต่ละวิธีอาจมีผลต่อสภาพหลุมและการสังเกตน้ำอย่างไร

สำหรับโครงการที่กำลังวางแผนงานสำรวจ สามารถ ขอใบเสนอราคางานเจาะสำรวจดิน โดยระบุประเภทอาคาร จำนวนหลุม ความลึกที่ต้องการ และตำแหน่งโครงการ เพื่อให้กำหนดขอบเขตสำรวจได้เหมาะสม

FAQ: คำถามที่พบบ่อยเกี่ยวกับ Groundwater Level ใน Boring Log

GWL = 2.0 m หมายความว่าขุดลึกเกิน 2 เมตรแล้วจะเจอน้ำแน่นอนหรือไม่?

ไม่จำเป็น ตัวเลขนั้นเป็นค่าที่สังเกตในสถานที่และเวลาที่สำรวจจริง ระดับน้ำอาจเปลี่ยนตามฤดูกาล สภาพอากาศ การสูบน้ำ และสภาพชั้นดิน อีกทั้งการขุดเปิดอาจมีพฤติกรรมการไหลของน้ำต่างจากหลุมเจาะขนาดเล็ก

ระดับน้ำที่วัดทันทีหลังเจาะใช้เป็น Design Groundwater Level ได้เลยหรือไม่?

ไม่ควรใช้โดยอัตโนมัติ ต้องตรวจวิธีเจาะ เวลาที่รอ สภาพชั้นดิน และความสำคัญของโครงการ หากระดับน้ำมีผลต่อแรงลอยตัว งานขุดลึก หรือ Dewatering ควรให้วิศวกรพิจารณาว่าต้องติดตามเพิ่มเติมหรือไม่

ทำไม Boring Log บางหลุมไม่พบระดับน้ำ?

อาจเกิดจากหลุมเจาะยังไม่ถึงชั้นน้ำ ระยะเวลาสังเกตสั้น ดินมี Permeability ต่ำ สภาพหลุมไม่เอื้อต่อการอ่าน หรือระดับน้ำอยู่ลึกกว่าระดับสิ้นสุดของหลุม คำว่า “ไม่พบ” ในช่วงสำรวจจึงไม่เท่ากับยืนยันว่าไม่มีน้ำใต้ดินในพื้นที่ตลอดเวลา

GWL กับระดับน้ำใน Piezometer ต่างกันได้หรือไม่?

ได้ Piezometer สามารถออกแบบให้ตอบสนองต่อชั้นหรือ Zone เฉพาะ ทำให้ค่าที่อ่านสะท้อน Hydraulic Head ของชั้นนั้น ขณะที่หลุมเจาะเปิดอาจเชื่อมหลายชั้นและถูกรบกวนจากกระบวนการเจาะ

ควรวัด Groundwater Level กี่ครั้ง?

ไม่มีจำนวนครั้งเดียวที่เหมาะกับทุกโครงการ งานทั่วไปอาจใช้การสังเกตระหว่างเจาะและหลังเจาะเป็นข้อมูลเบื้องต้น แต่โครงการที่ไวต่อระดับน้ำอาจต้องวัดซ้ำหลายช่วงเวลา หรือติดตั้งอุปกรณ์ติดตามต่อเนื่องตามที่วิศวกรกำหนด

สรุป

Groundwater Level หรือ GWL ใน Boring Log เป็นข้อมูลสำคัญ แต่ความหมายของมันขึ้นกับวิธีและเวลาที่วัด การอ่านที่ถูกต้องจึงไม่ใช่เพียงดูว่า “น้ำลึกกี่เมตร” แต่ต้องตรวจจุดอ้างอิง Ground Elevation วิธีเจาะ Drilling Fluid ชนิดดิน ระยะเวลาหลังเจาะ และความสอดคล้องกับข้อมูลจาก Borehole อื่น

สำหรับงานออกแบบทั่วไป ค่า GWL ช่วยสร้างภาพรวมของสภาพใต้ดินและชี้ประเด็นที่ต้องระวัง แต่ถ้าโครงการมีงานขุดลึก แรงลอยตัว Dewatering หรือระบบน้ำใต้ดินซับซ้อน ควรพิจารณาการวัดซ้ำหรือเครื่องมือเฉพาะ เช่น Observation Well หรือ Piezometer เพื่อให้ข้อมูลเหมาะกับระดับความเสี่ยงของโครงการ

เอกสารอ้างอิงทางเทคนิค

• Federal Highway Administration (FHWA) — Groundwater observations and boring logs
• U.S. Geological Survey (USGS), Open-File Report 2026–1008 — Water-level measurement methods and quality assurance
• ASTM D5092/D5092M-16(2024) — Design and Installation of Groundwater Monitoring Wells

หมายเหตุด้านมาตรฐาน: ASTM D4750 ซึ่งเคยครอบคลุมการวัดระดับของเหลวใน Borehole/Monitoring Well ถูก ASTM ถอนในปี 2010 โดยไม่มีมาตรฐานทดแทนโดยตรง จึงไม่ควรอ้าง D4750 เป็นมาตรฐาน Active ในเอกสารใหม่
